管道带压封堵服务
服务名称:管道带压封堵服务
服务编号:104627-543
服务单位:新疆鑫众捷管道维护_带压堵漏_带压堵漏快捷夹具_化学清洗_高压水清洗_长输管道清洗_管道带压开孔_管道带压封堵_管道内径的扩孔_法兰面修复
更新时间:2010.12.05
   服务项目详细介绍

       开孔封堵:是堵漏业四堵行业里的一堵,全称为"不动火不停产快速带压开孔封堵行业"简称开孔封堵行业或开孔封堵,开孔封堵行业内主要有带压开孔、带压封堵、带压割管”三项技术工艺,20多种器具和产品。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

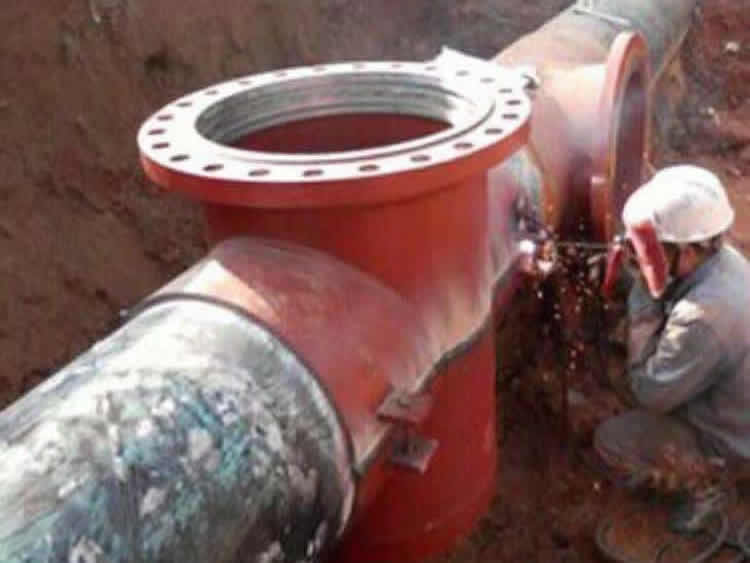

管道带压封堵中(上图)


工作原理


       管道开孔封堵技术是对正在运行中的管网、 管线进行不停输施工作业的一项作业方法,主要是通过专用开孔设备来完成。它的基本原理是:在带压输送运行中的管线上某一要进行各种施工或抢修作业 的管段两端进行双封双堵,使用开孔 封堵设备截断该管段介质的流通 ,利用架设在管段 两端的开孔封堵 设备上 的临时旁通连接被施工作 业管线的两端 ,让管线内的介质通过临时旁路继续 不停的输送 ,使整个管线在施工作业过程中仍然保 持正常输送运行。根据施工作业的目的和采用管线 结构形式的不同,在带压运行管线上更换阀门、更 换管段或管道改线、在管道上嵌三通镶接 以及处理 管线其他故障时,就要进行双封双堵形式的开孔。 此时开孔的目的是为 了封堵,即将两 台同一规格型 号的开孔机安装在施工管段的两端 ,与事先焊接在管线上的专用管件连接 ,开孔刀伸入 管件 内将其母管各开 出一个孔 ,孔的大小由采用的 封堵头的规格而定。开孔完成后,由封堵器执行封 堵。封堵器将封堵头下降置入 已开好的孔 中,操纵 封堵器使折叠皮碗或 “三明治”蝶阀堵头打开,封 堵头在管段两端的内孔中背靠背地将介质截断。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

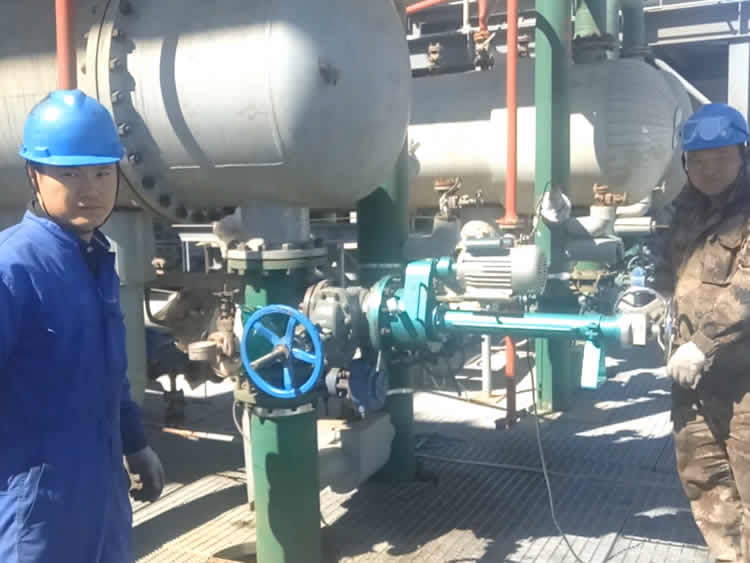

带压封堵施工(上图)


设备结构特征


       开孔封堵设备是由开孔机 、封堵器和下封堵器 三种不同用途的机械组成的。它们共用一个机架, 机架是 由扇形夹板阀、上下连接器、左右定位固定 装置、临时旁通接 口、放散阀、压力表等机件组成。 机架的作用是为开孔机、封堵器和下封堵器提供支 座 ,同时利用其左右 固定装置将运行中的 管道 连接固定卡紧。下连接器与专用的 PE管件连接并 密封 ;上连接器将分别与开孔机、封堵器、下封堵 器连接并密封;扇形夹板阀是实施开孔封堵过程 中 设备簧换时所必须启闭的重要装置,机架材料采用 铝合金,经阳极氧化工艺处理 ,具有表面硬度高, 耐腐蚀 ,耐磨损,重量轻等特点。


开孔机


       开孔机由钻杆、开孔刀、差动进给机构、连接 盘 、机壳、护套和操纵手把等机件组成,机器采用 人工手动开孔形式 ,开孔刀套切削,钻杆 自动差动 进 给,开孔刀上的中心钻定 心并带出切割后 的料 块 ,整个机器结构紧凑,小巧轻便,操作简单省力。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

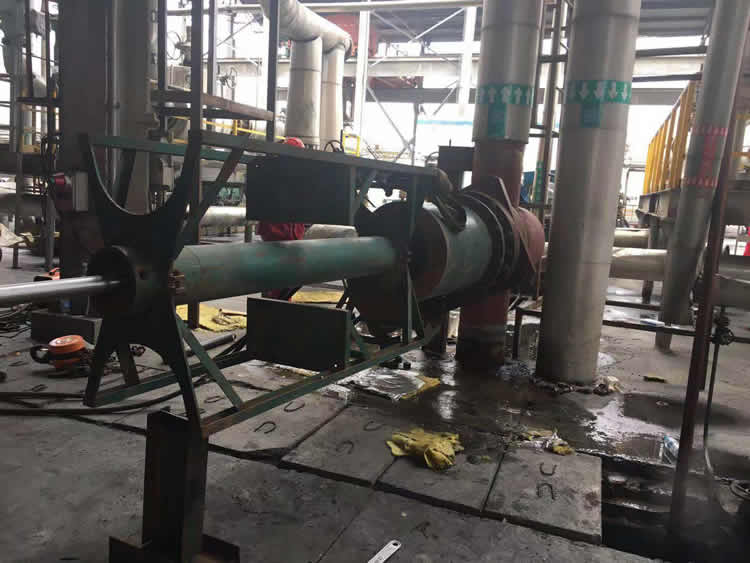

带压开孔(上图)


封堵器



       封堵器是由主轴、偏心连接盘、折叠式皮碗封 堵头、操纵装置 }机件组成。封堵器是开扎后实行封堵截断管道介质流通 的关键设备,它所实现 的效 果和可靠性是开孔封堵技术的关键。它利用连接盘 的偏心和球形摆动装置将折叠式皮碗 封堵头送入 已开好的孔中一边,封堵头通过操纵杆打开,又利 用管道 中的压力推动封堵头上的锥形 皮碗致使越 封越紧。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

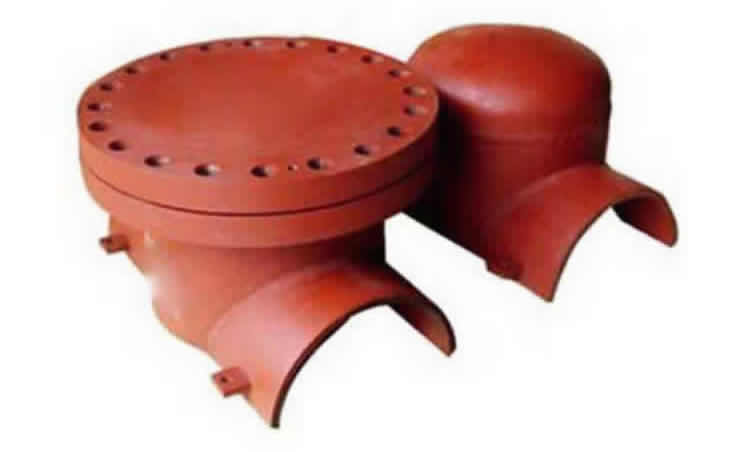

封堵管件(上图)


下封堵器


       下封堵器 是由主轴 连接盘左右钳 块和操 纵杆 等机件组成 ,它的功用是在开孔封堵后将封堵专用 PE管塞的 口部下一堵块密封堵住 。左右钳块 安装在主轴的下端 ,工作时将封堵专用管 塞上的堵块钳住 ,主轴上 的操纵装置上有一活动插 销和定位档
