不注胶快捷堵漏产品

       现有堵漏方案中，中温中压及高温高压等漏点的封堵，都要使用采用加注密封胶的夹具产品。而低温低压漏点，一般直接使用“哈夫节”来进行封堵。“哈夫节” 安装麻烦，安装出错率比较高，公称压力适用于<1.6Mpa，但因为设计结构简单，无法应对多变的泄漏现场。“哈夫节”只适应60度以下使用，温度过高会导致胶条老化过快，加大二次泄漏风险。密封胶条分布有缺陷，漏点压力达到1.0Mpa以上时，密封胶条受到泄漏介质冲击，会产生位移，无法有效密封，从而导致单次堵漏成功率不高。

       针对压力<2.5Mpa，温度<210℃的管道泄漏，使用该款堵漏夹具，堵漏过程中不需要加注密封胶，能够更快速、安全的解决此类管道泄漏。

技术内容

（1）技术特征：

       该“堵漏夹具”设计压力<2.5Mpa，耐温可达210℃，为铸钢材质，产品可制成不同规格尺寸，以应对不同的管道直径。

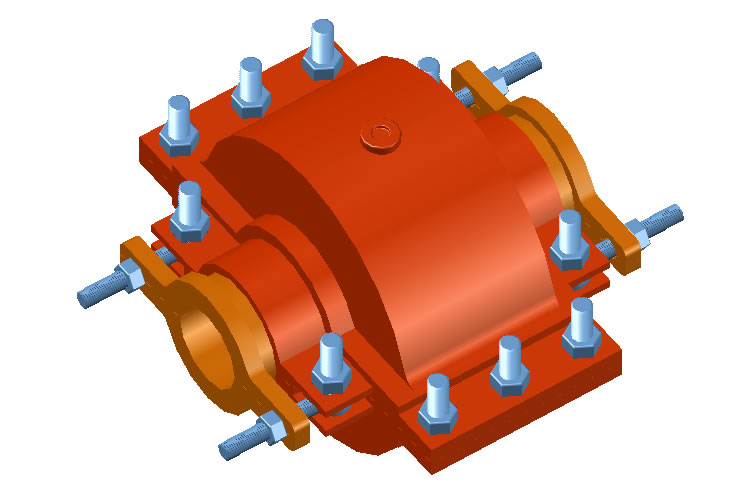

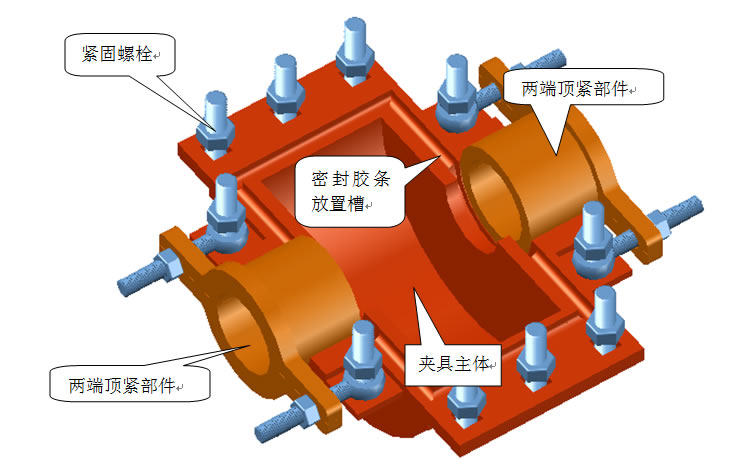

       堵漏夹具由夹具主体、密封胶条、两端顶紧部件以及螺栓等紧固件组成。

（2）技术方案：

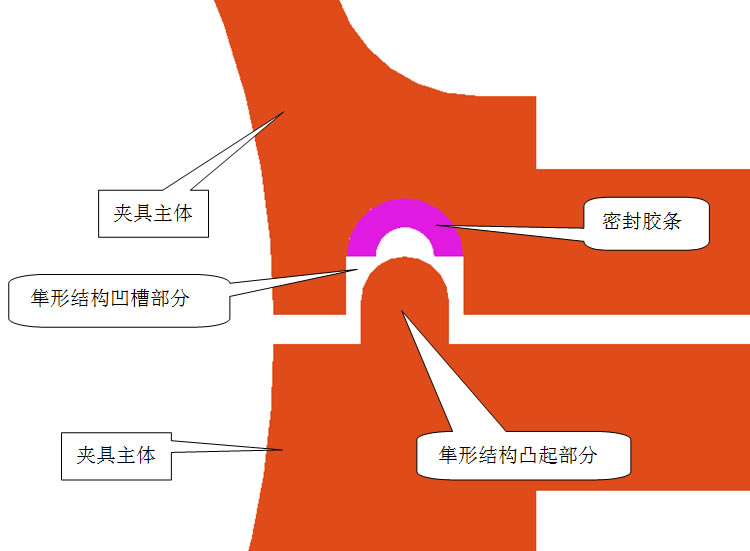

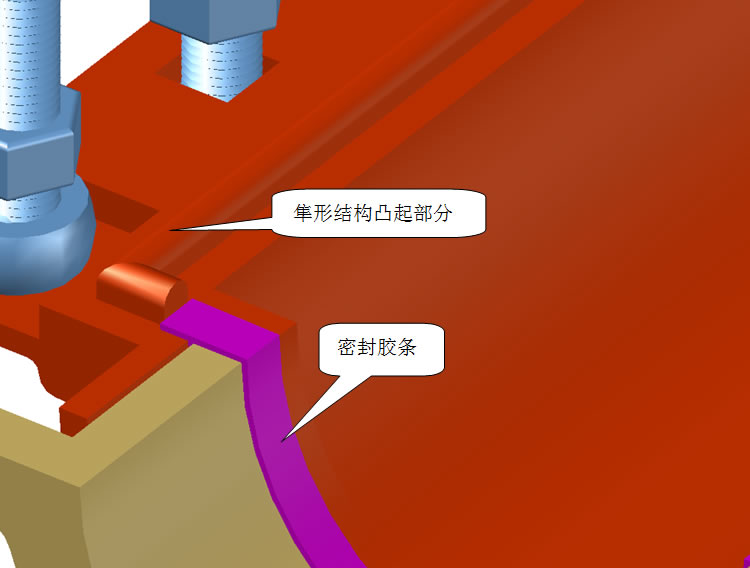

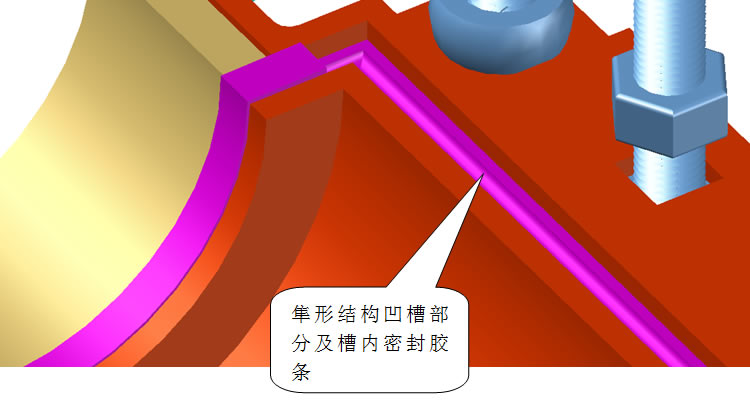

       夹具两侧接合面采用隼形结构，一面凸起，一面凹槽，凹槽内放置有密封胶条。

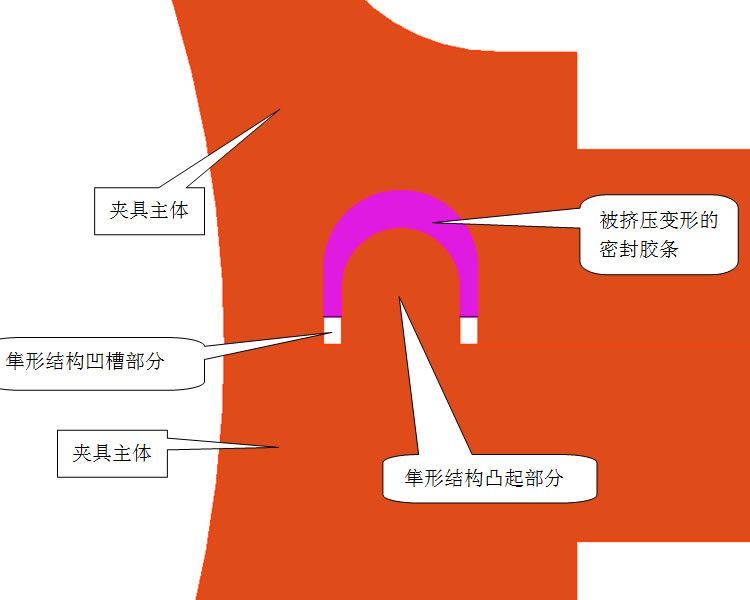

       紧固螺栓时，凸起部分压紧密封胶条，使胶条变形填充凹槽空腔，达到有效密封效果。

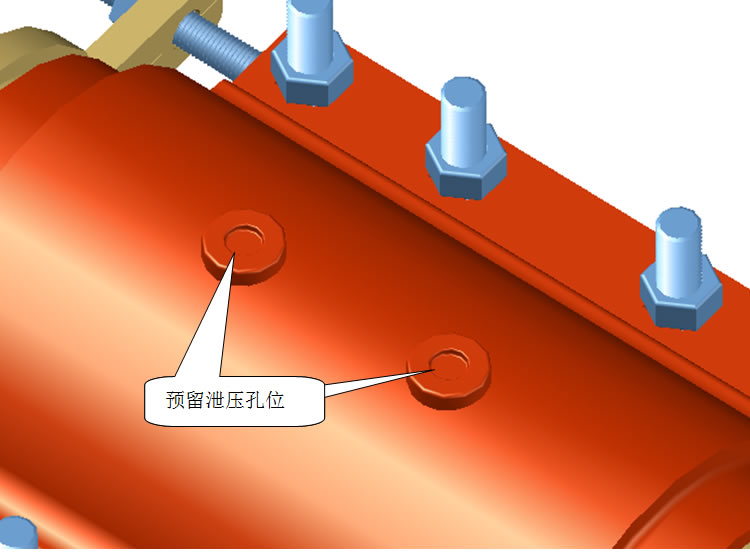

       夹具主体两侧设计有泄压孔位置，压力高时可先钻开泄压孔（泄压孔可根据需要先安装阀门或连接相应管道），对泄漏介质进行引流，方便对夹具进行安装和紧固，之后再关闭泄压孔即可完成堵漏工作。

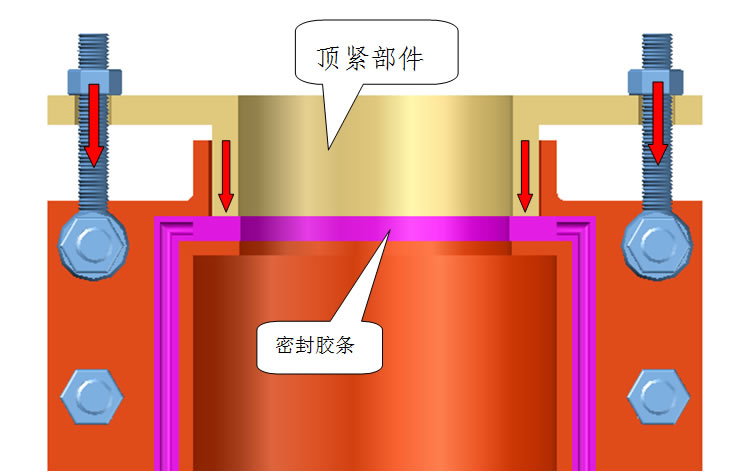

       夹具两端通过两侧螺栓拉紧两个半圆的顶紧部件，以达到顶紧两端密封胶条的目的，防止压边过高时，泄漏介质对两端胶条的强烈冲击，同时使胶条轻微形变，和管道外壁接触紧密。

、

       两个半圆的顶紧部件采用螺栓结合紧固，在堵漏作业时，施工方便并且可靠性高。
